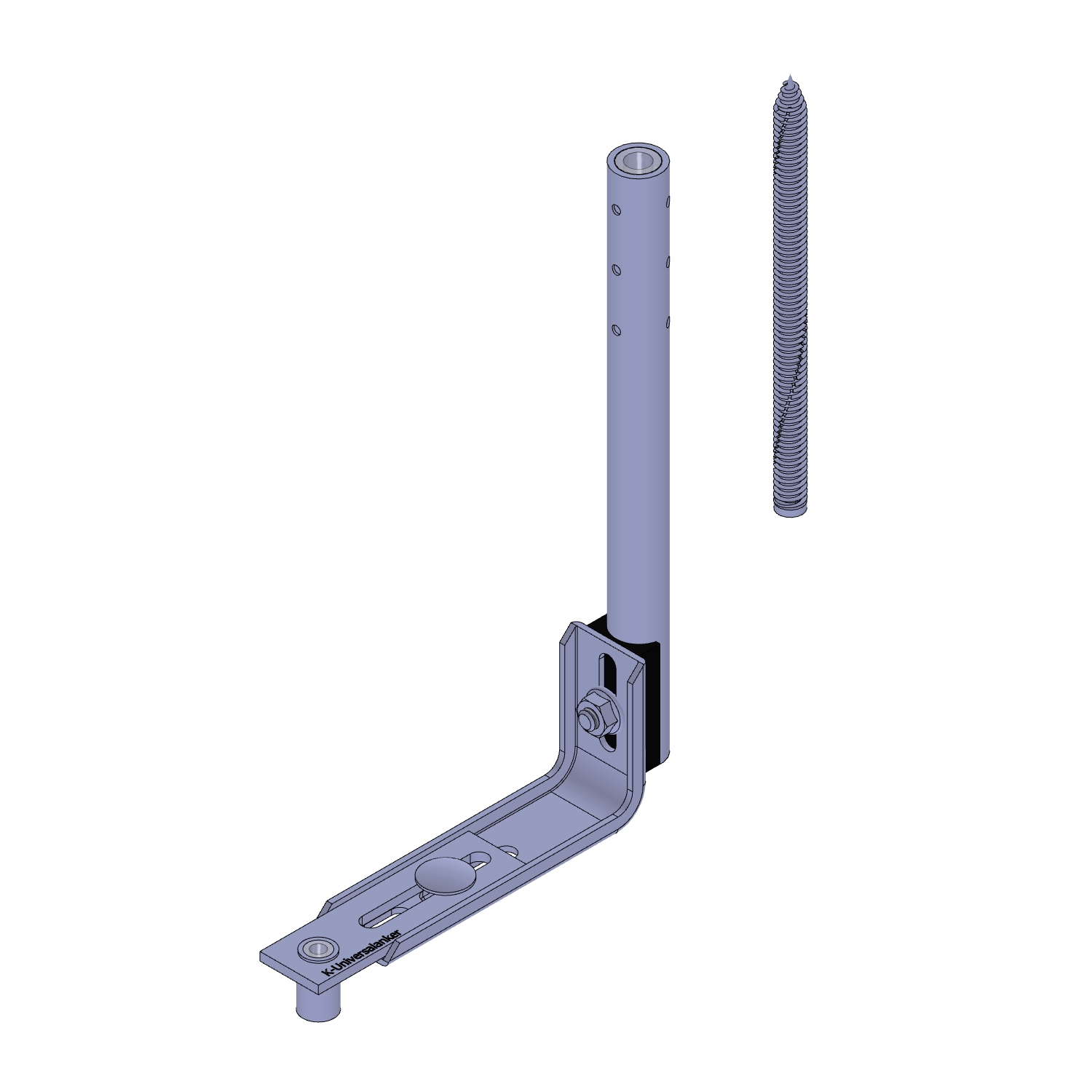

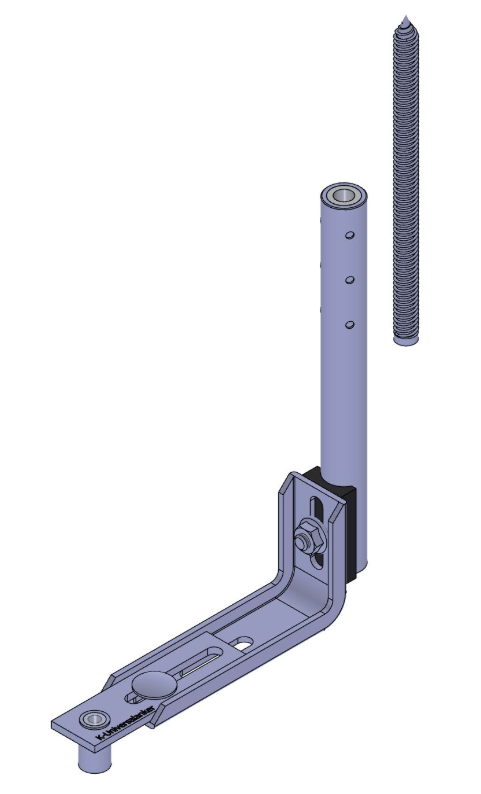

DS - Direktschraube
␍1x DS-Rohr Ø21,3x205, 1x DS-Winkel-65x125x3,0
␍1x Schlossschraube M8x16, 1x RK-Fest-Montageplatte
␍2x Flanschmutter M8, 1x Rahmenschraube Ø7,5x182
␍VE-Menge 5 Stückfür die einfache Fensterbefestigung oben im Rollladenkasten
␍für alle Kastensysteme geeignet
␍Freischneiden der Befestigungspositionen durch Bohren
␍kann vom Kastenhersteller vormontiert werden
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍mit thermischer Trennung
␍mit Fenstermontageschraube direkt zum Sturz befestigt
DS - Direktschraube
␍1x DS-Rohr Ø21,3x245, 1x DS-Winkel-65x125x3,0
␍1x Schlossschraube M8x16, 1x RK-Fest-Montageplatte
␍2x Flanschmutter M8, 1x Rahmenschraube Ø11,5x180
␍VE-Menge 5 Stückfür die einfache Fensterbefestigung oben im Rollladenkasten
␍für alle Kastensysteme geeignet
␍Freischneiden der Befestigungspositionen durch Bohren
␍kann vom Kastenhersteller vormontiert werden
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍mit thermischer Trennung
␍mit Fenstermontageschraube direkt zum Sturz befestigt
DS - Direktschraube
␍1x DS-Rohr Ø21,3x245, 1x DS-Winkel-65x125x3,0
␍1x Schlossschraube M8x16, 1x RK-Fest-Montageplatte
␍2x Flanschmutter M8, 1x Rahmenschraube Ø7,5x152
␍VE-Menge 5 Stückfür die einfache Fensterbefestigung oben im Rollladenkasten
␍für alle Kastensysteme geeignet
␍Freischneiden der Befestigungspositionen durch Bohren
␍kann vom Kastenhersteller vormontiert werden
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍mit thermischer Trennung
␍mit Fenstermontageschraube direkt zum Sturz befestigt

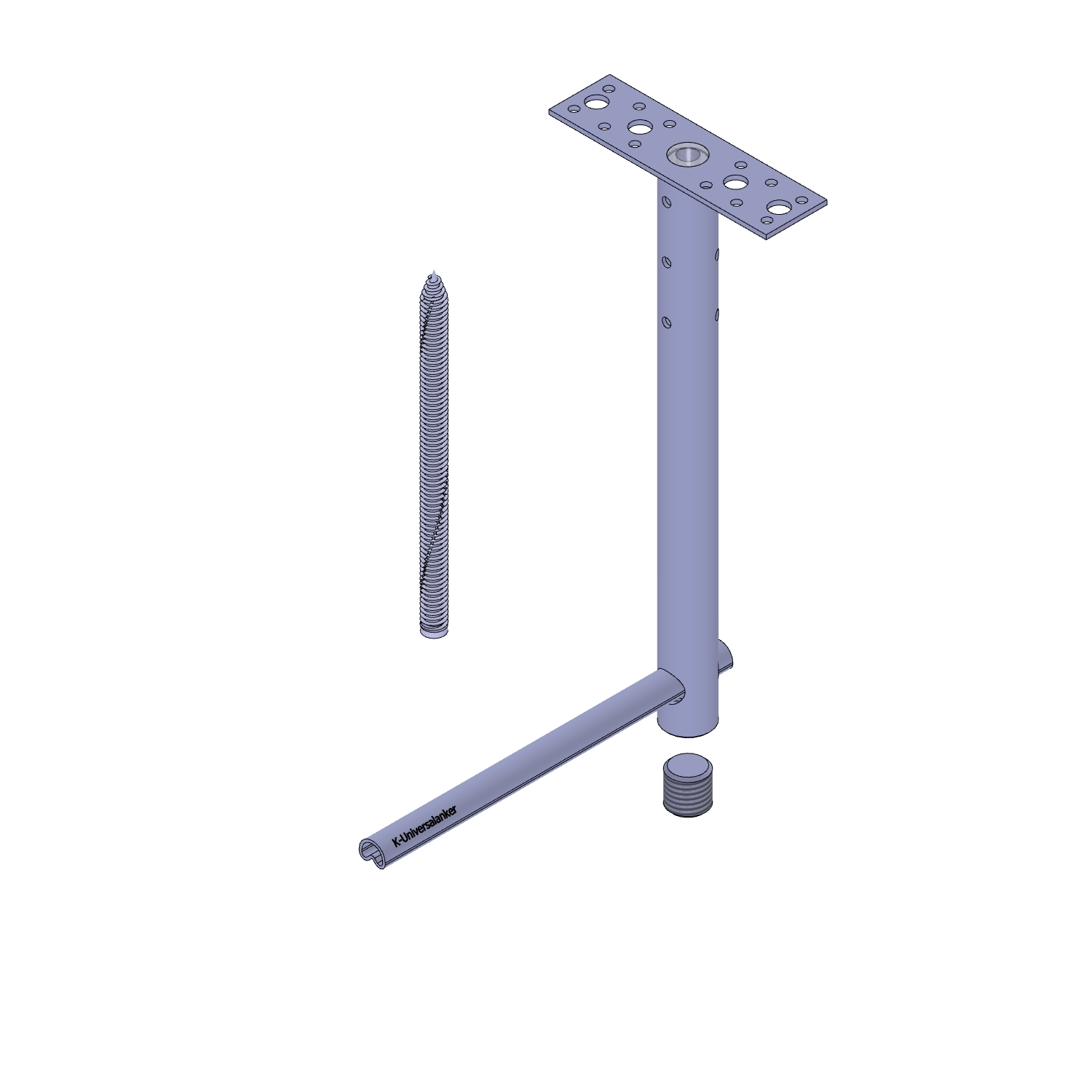

DS-RA - Direktschraube-Revisionskasten außen
␍1x Rohr Ø25,0x280 mit Montageplatte-35x125
␍1x V-Statikrohr-200, 1x Rahmenschraube 11,5x180
␍1x Madenschraube-M20x20
␍VE-Menge 5 Stückvom Kastenhersteller vormontiert
␍für die einfache Fensterbefestigung nach oben bei Raffstoreanlagen und Revision außen Rollladenkästen
␍Freischneiden der Befestigungspositionen durch Bohren
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍mit thermischer Trennung
␍mit Fenstermontageschraube direkt befestigt

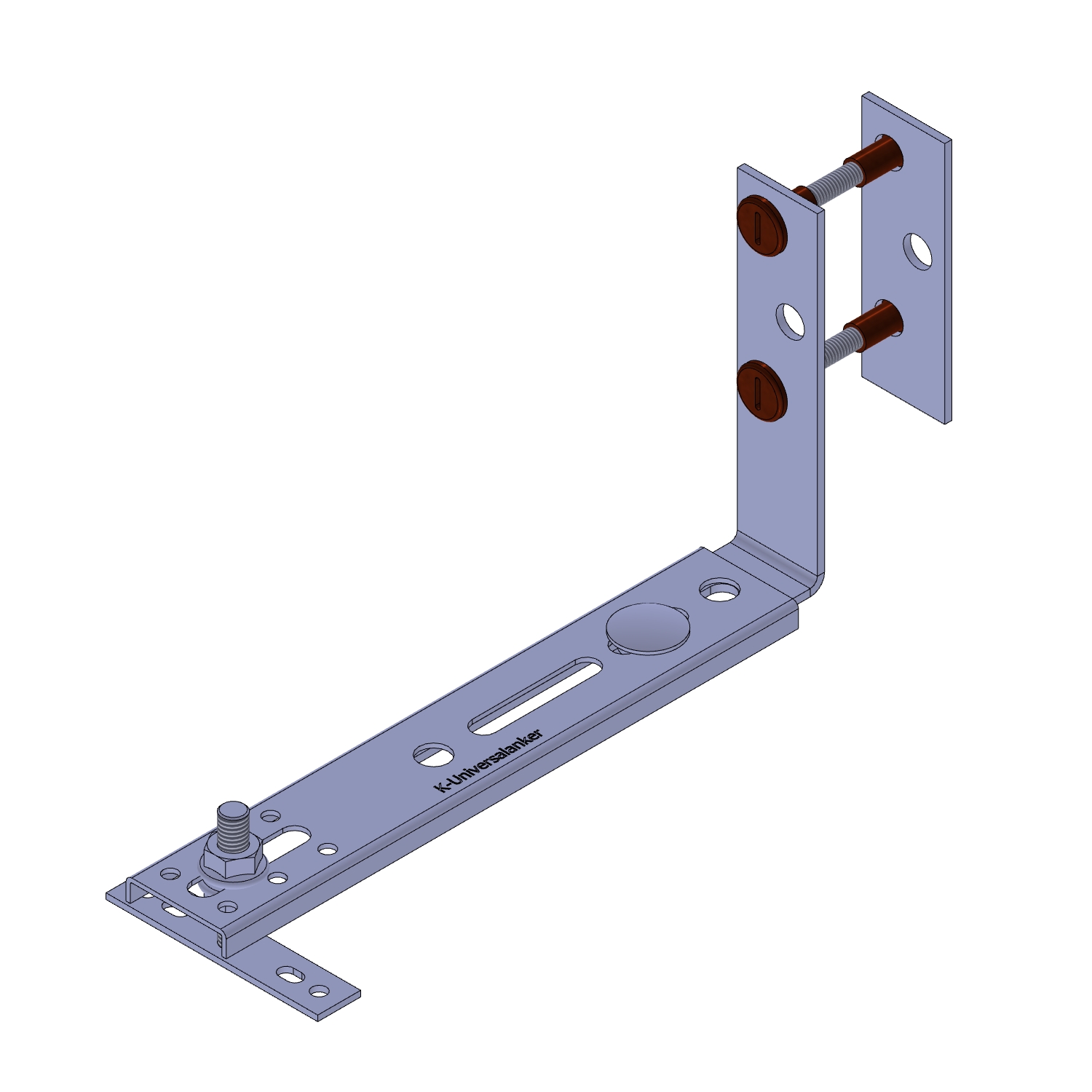

RK-Fest-F - mit festem Winkel
␍VE-Menge 5 Stückverbindet Fensterrahmen mit Rollladenkasten
␍thermisch getrennte Verschraubung
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) auf die Rückwand des Rollladenkastens

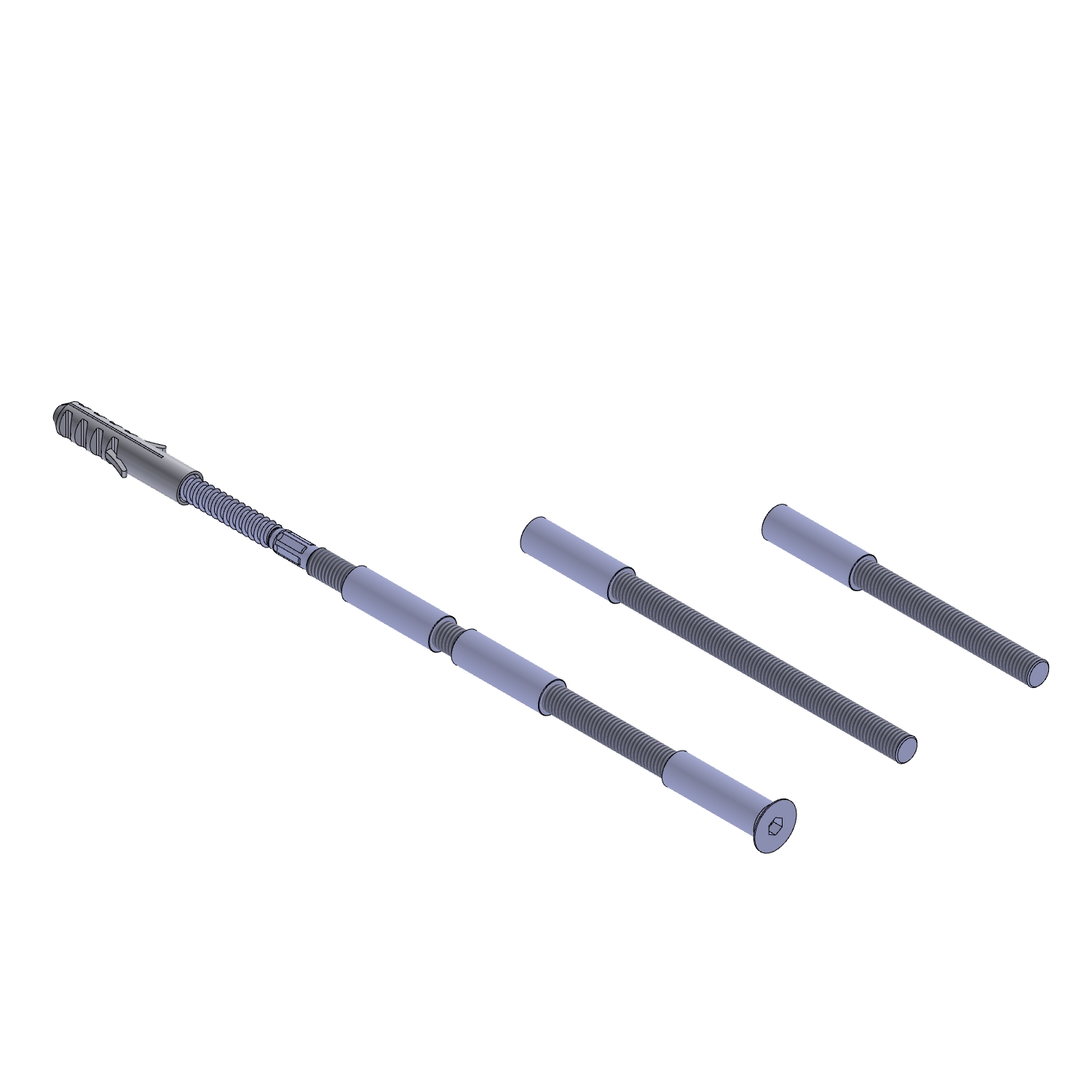

HST - Hebeschiebetür
␍4x Gewindebolzen: 1x M10x50, 1xM10x100
␍1xM10x150, 1x M10x100 mit Antrieb
␍1x Stockschraube M10x120, 1x Hülsenmutter M10x45
␍1x Dübel S12, 4x Verbindungsmutter M10x40
␍VE-Menge 5 Stückfür die Befestigung nach oben bei Hebeschiebetüren mit Rollladenkasten
␍Freischneiden der Befestigungspositionen durch Bohren
␍einfache und schnelle Montage, auch beim Nachrüsten

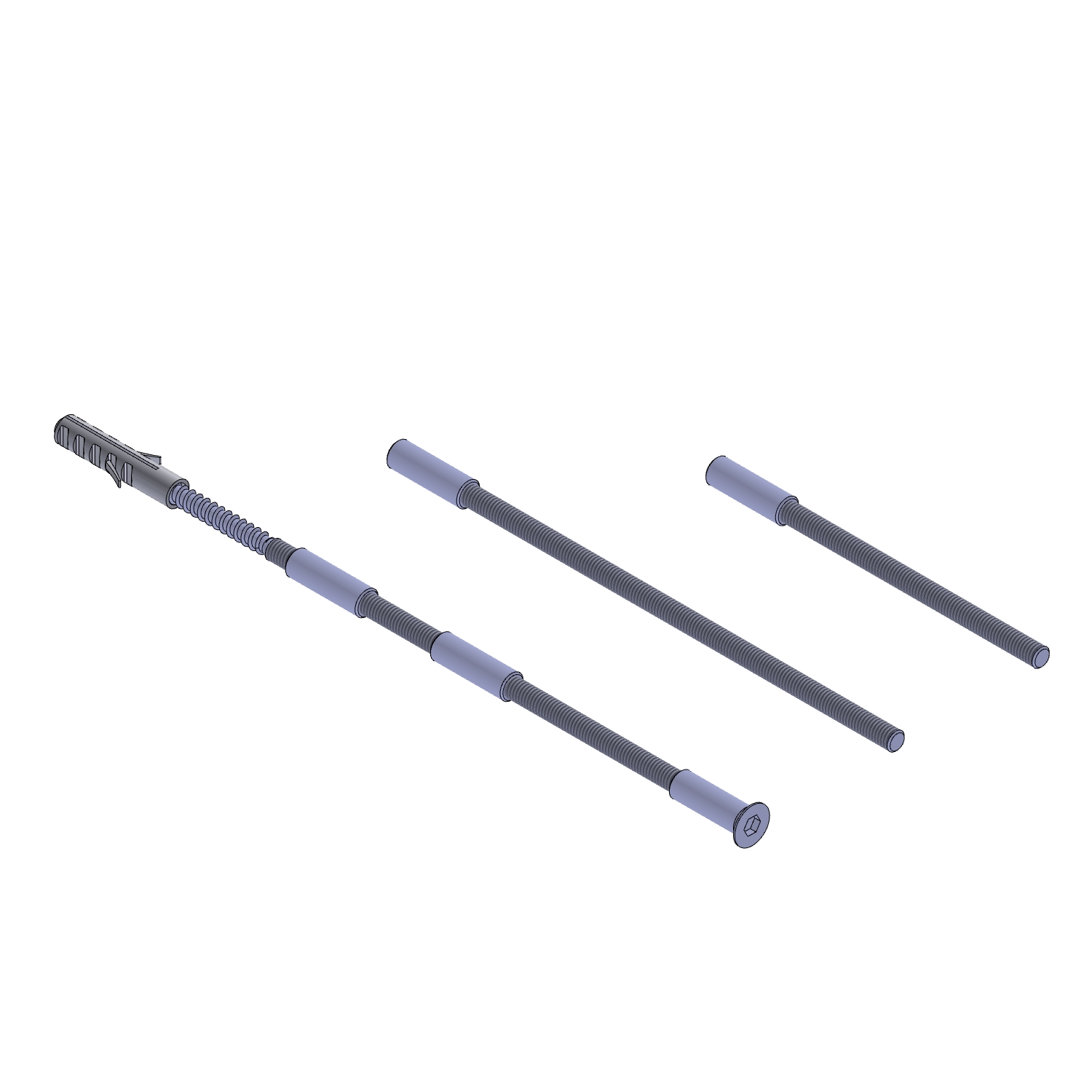

HST - Hebeschiebetür
␍4x Gewindebolzen: 1xM6x50, 1xM6x100, 1xM6x160
␍1x M6x80 mit Antrieb, 1x Stockschraube M6x70
␍1x Dübel S8, 1x Hülsenmutter M6x25
␍4x Verbindungsmutter M6x25
␍VE-Menge 5 Stückfür die Befestigung nach oben bei Hebeschiebetüren mit Rollladenkasten
␍Freischneiden der Befestigungspositionen durch Bohren
␍einfache und schnelle Montage, auch beim Nachrüsten

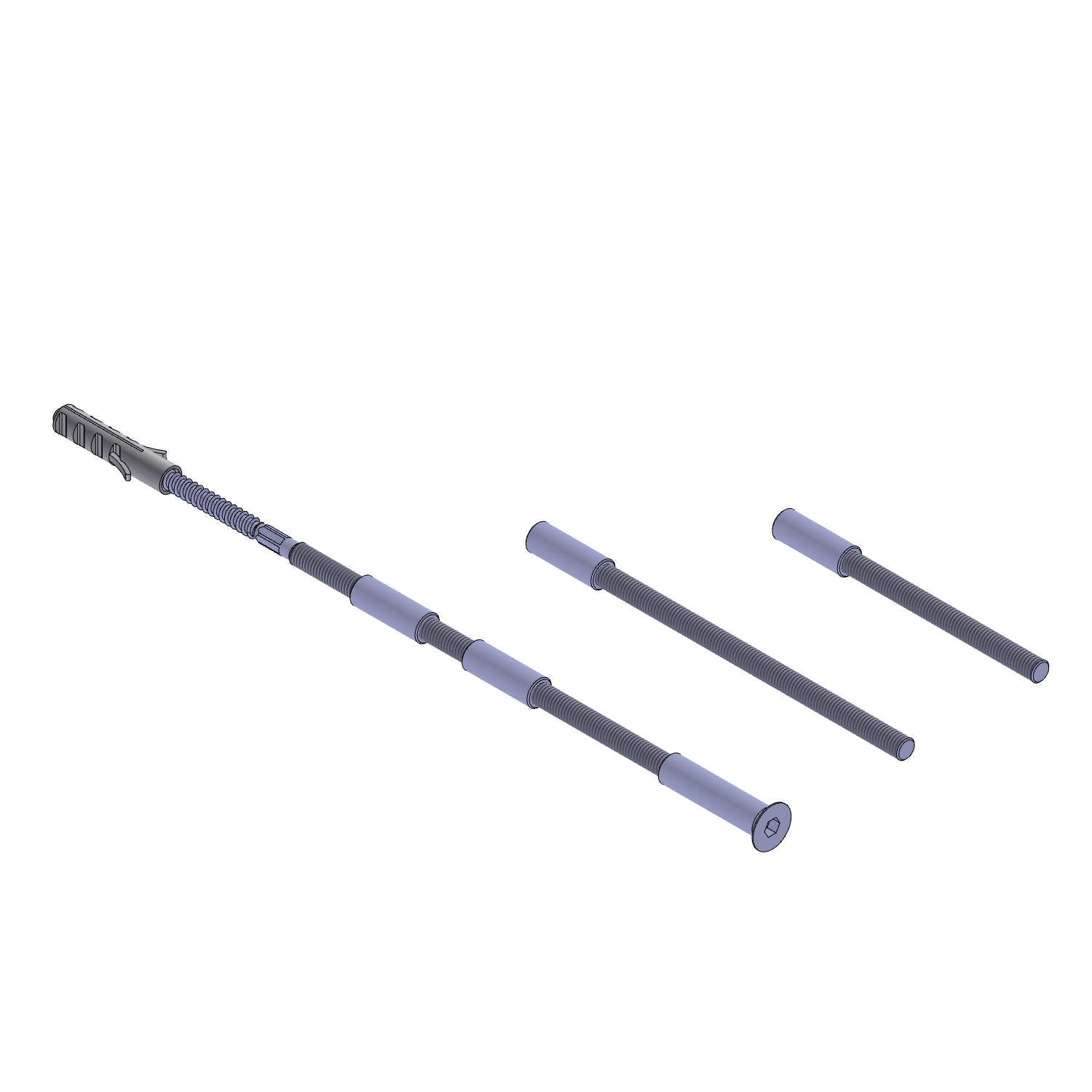

HST - Hebeschiebetür
␍4x Gewindebolzen: 1xM8x50, 1xM8x100, 1xM8x150
␍1x M8x100 mit Antrieb, 1x Stockschraube M8x120
␍1x Dübel S10, 1x Hülsenmutter M8x45
␍4x Verbindungsmutter M8x40
␍VE-Menge 5 Stückfür die Befestigung nach oben bei Hebeschiebetüren mit Rollladenkasten
␍Freischneiden der Befestigungspositionen durch Bohren
␍einfache und schnelle Montage, auch beim Nachrüsten

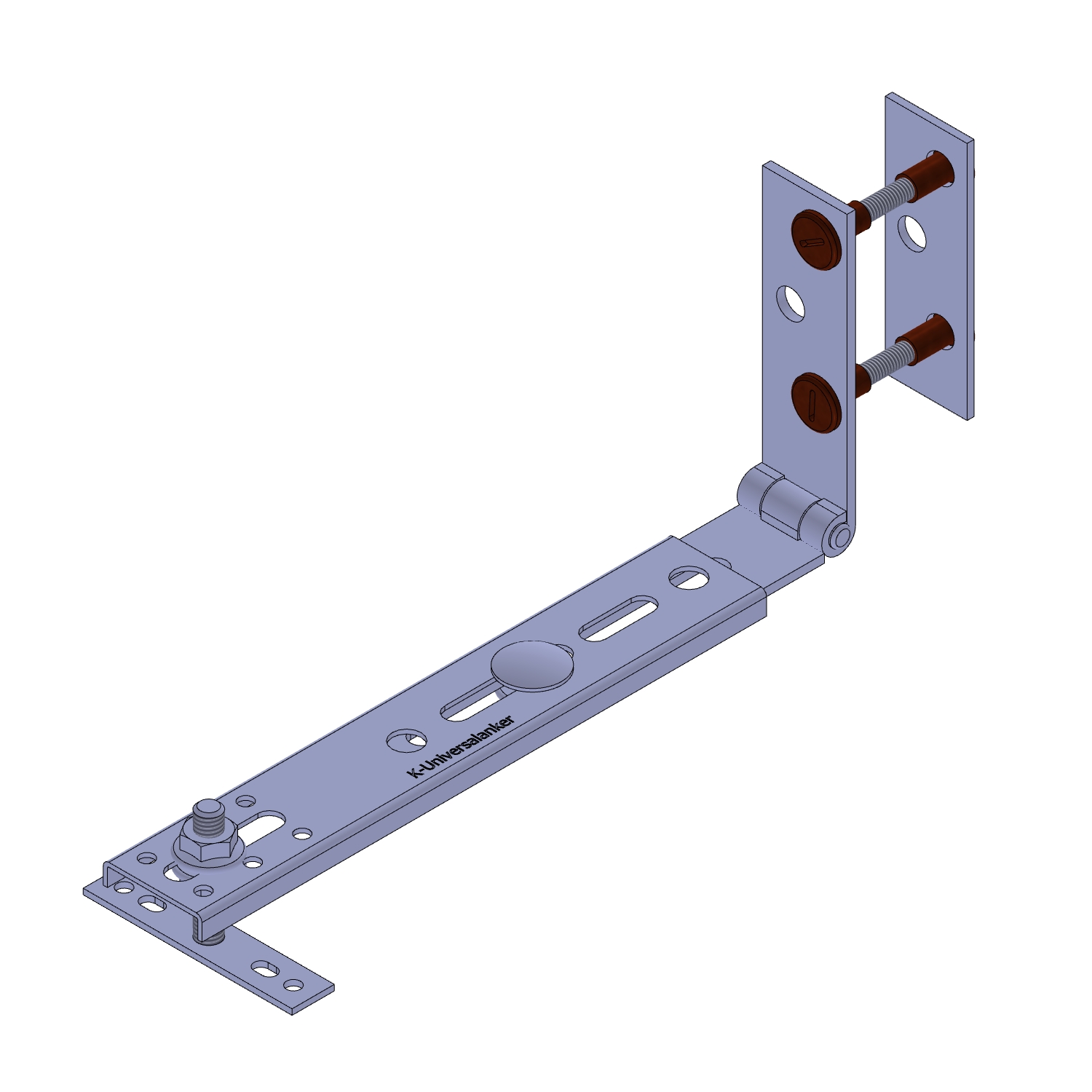

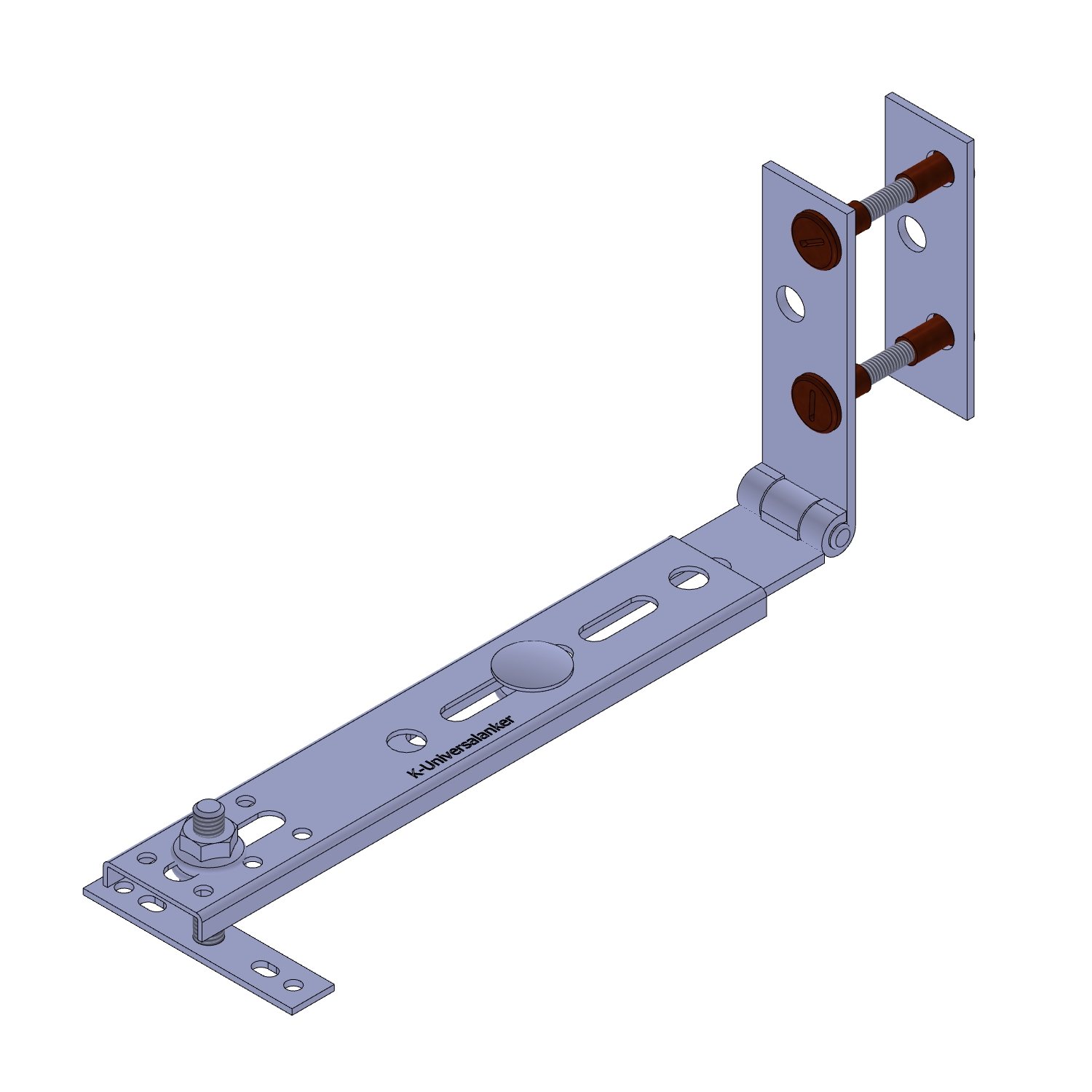

RK-Fest-K - mit klappbarem Winkel
␍VE-Menge 5 Stückverbindet Fensterrahmen mit Rollladenkasten
␍thermisch getrennte Verschraubung
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) auf die Rückwand des Rollladenkastens
␍klappbare RK-Befestigung erleichtert Rollladenmontage und Reparaturarbeiten am Rollladenpanzer

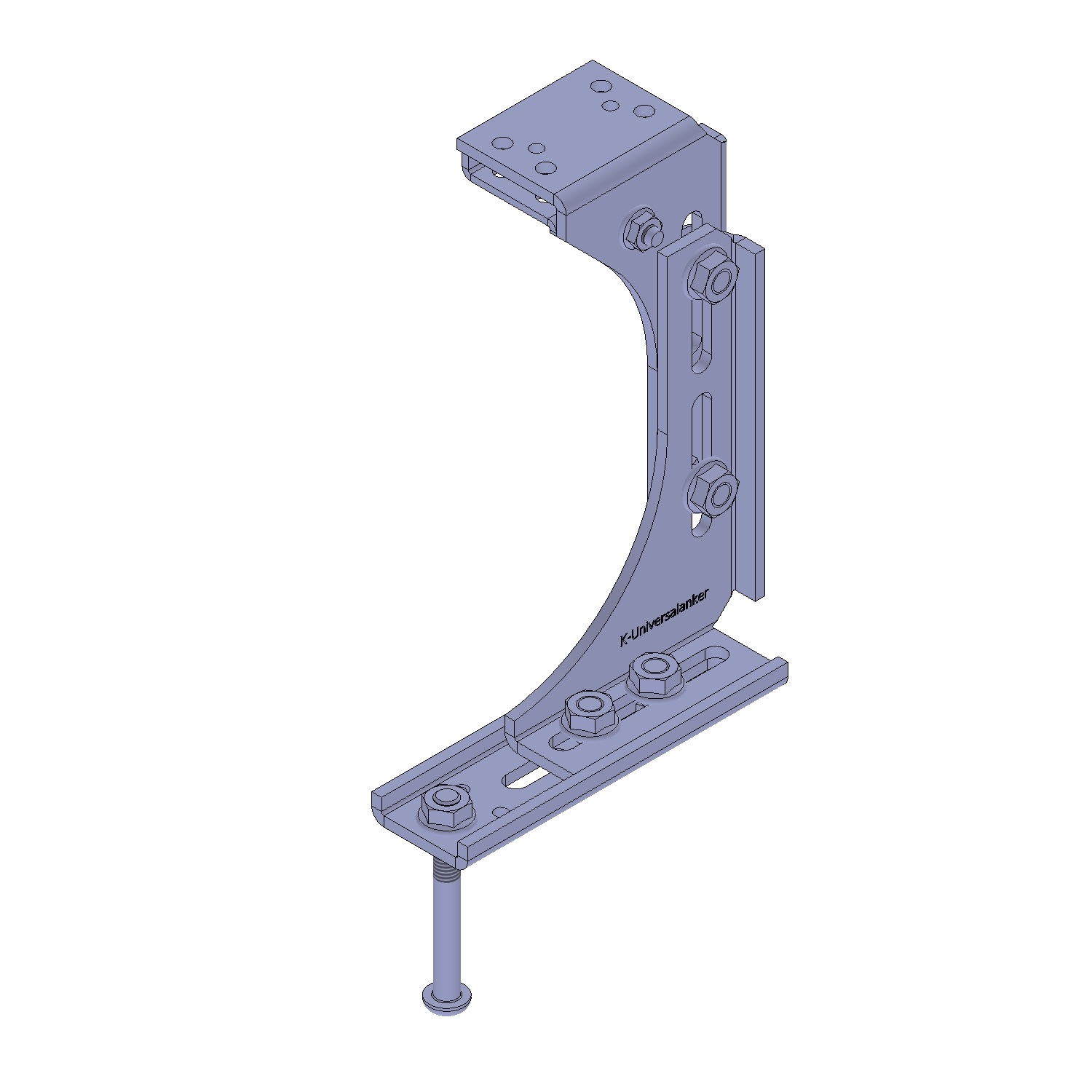

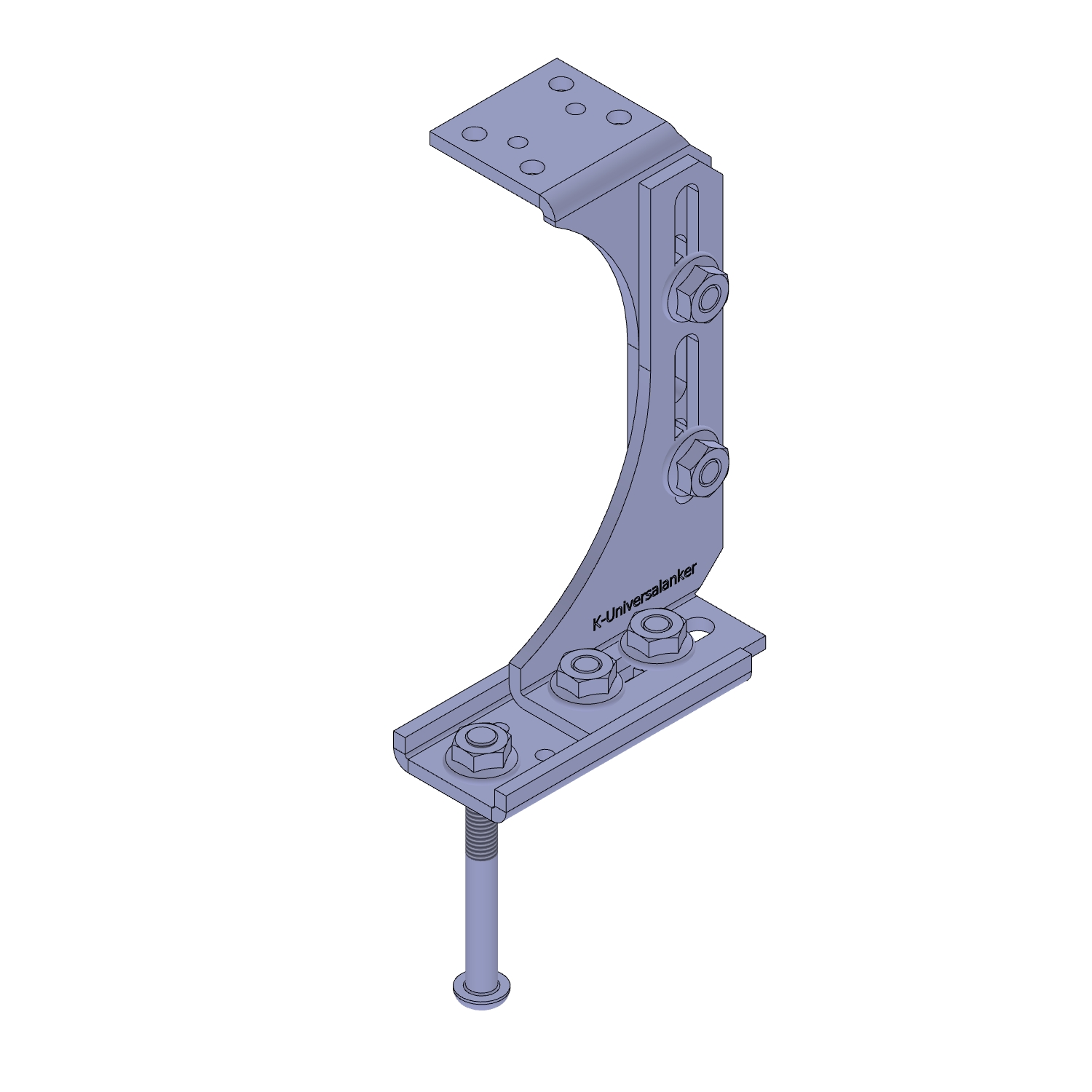

KOM - Kompakt
␍1x Oberteil-130x54x4,0, 1x Unterteil-133x70x4,0
␍1x U-Profil-85x4,0-M8, 4x Schlossschraube M8x16
␍5x Flanschmutter M8, 1x Linsenkopfschraube M8x75
␍VE-Menge 10 Stücküberträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍stufenlose Anpassung
␍Fensterbefestigung nach Widerstandsklasse RC2

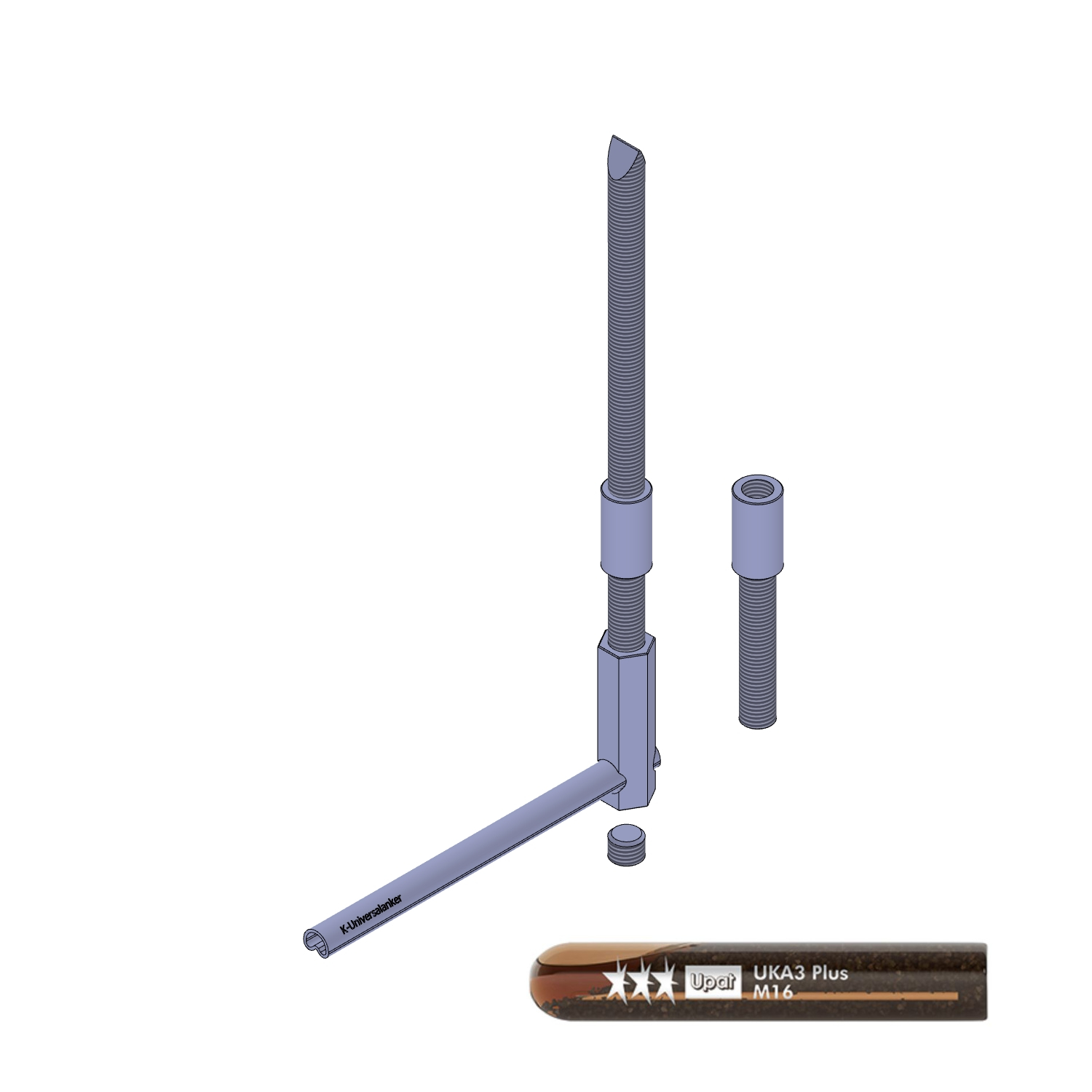

RA - Revisionskasten außen
␍3x Gewindebolzen: 1x M16x200 mit Schaufel
␍1x M16x100 mit Antrieb, 1x M16x100, 2x Verbindungsmutter M16x40
␍1x V-Statikrohr Ø15x200, 2x Madenschraube M16x12
␍1x 6-Kant SW22 M16x80, 1x Reaktionspatrone M16
␍VE-Menge 10 Stückfür die Befestigung nach oben bei Raffstoreanlagen und Revision außen Rollladenkästen
␍einfache und schnelle Montage, auch beim Nachrüsten
␍Freischneiden der Befestigungspositionen durch Bohren
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz

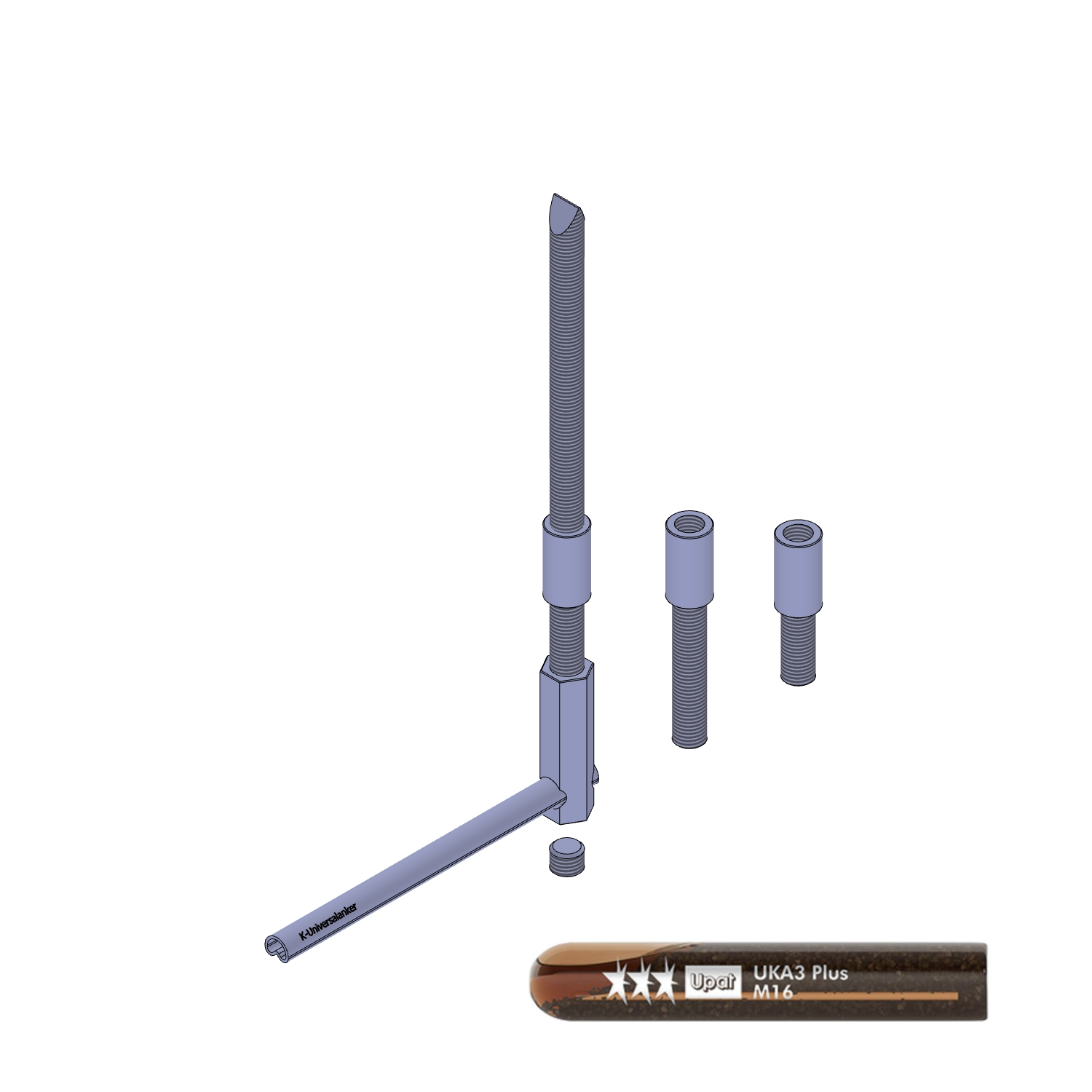

RA - Revisionskasten außen
␍4x Gewindebolzen: 1x M16x200 mit Schaufel
␍1x M16x100 mit Antrieb,1x M16x100, 1x M16x60
␍3x Verbindungsmutter M16x40, 1x V-Rohr Ø15x200
␍2x Madenschraube M16x12, 1x 6-Kant SW22 M16x80
␍1x Reaktionspatrone M16
␍VE-Menge 10 Stückfür die Befestigung nach oben bei Raffstoreanlagen und Revision außen Rollladenkästen
␍einfache und schnelle Montage, auch beim Nachrüsten
␍Freischneiden der Befestigungspositionen durch Bohren
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz

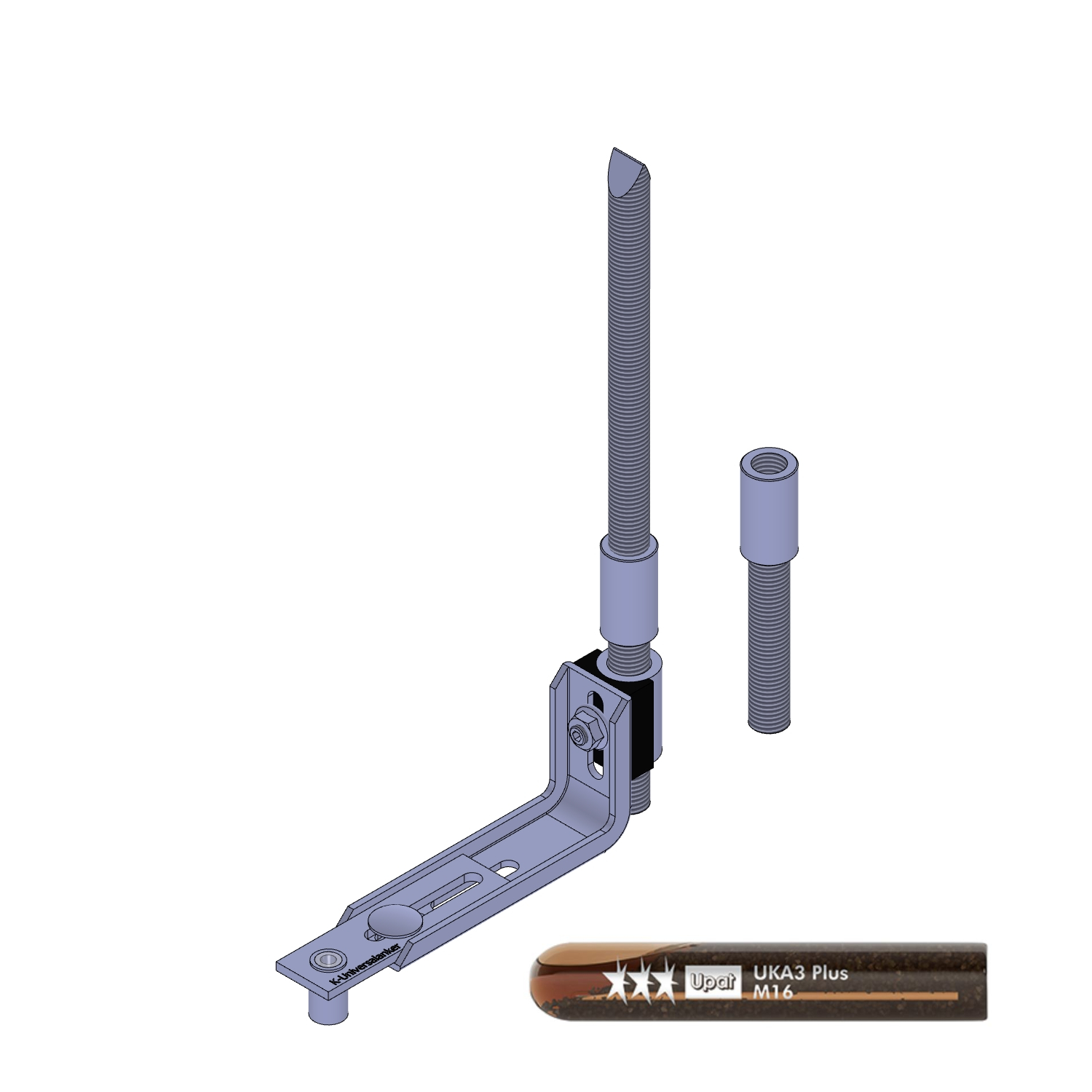

RP - Reaktionspatrone
␍3x Gewindebolzen: 1x M16x200 mit Schaufel
␍1x M16x100 mit Antrieb, 1x M16x100
␍1x Reaktionspatrone M16
␍2x Verbindungsmutter M16x40, 1x Verbindungselement
␍VE-Menge 10 Stückeinfache Fensterbefestigung oben im Rollladenkasten
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍Freischneiden der Befestigungspositionen durch Bohren
␍für alle Kastensysteme geeignet
␍mit thermischer Trennung
␍Einklebung mit Reaktionspatrone

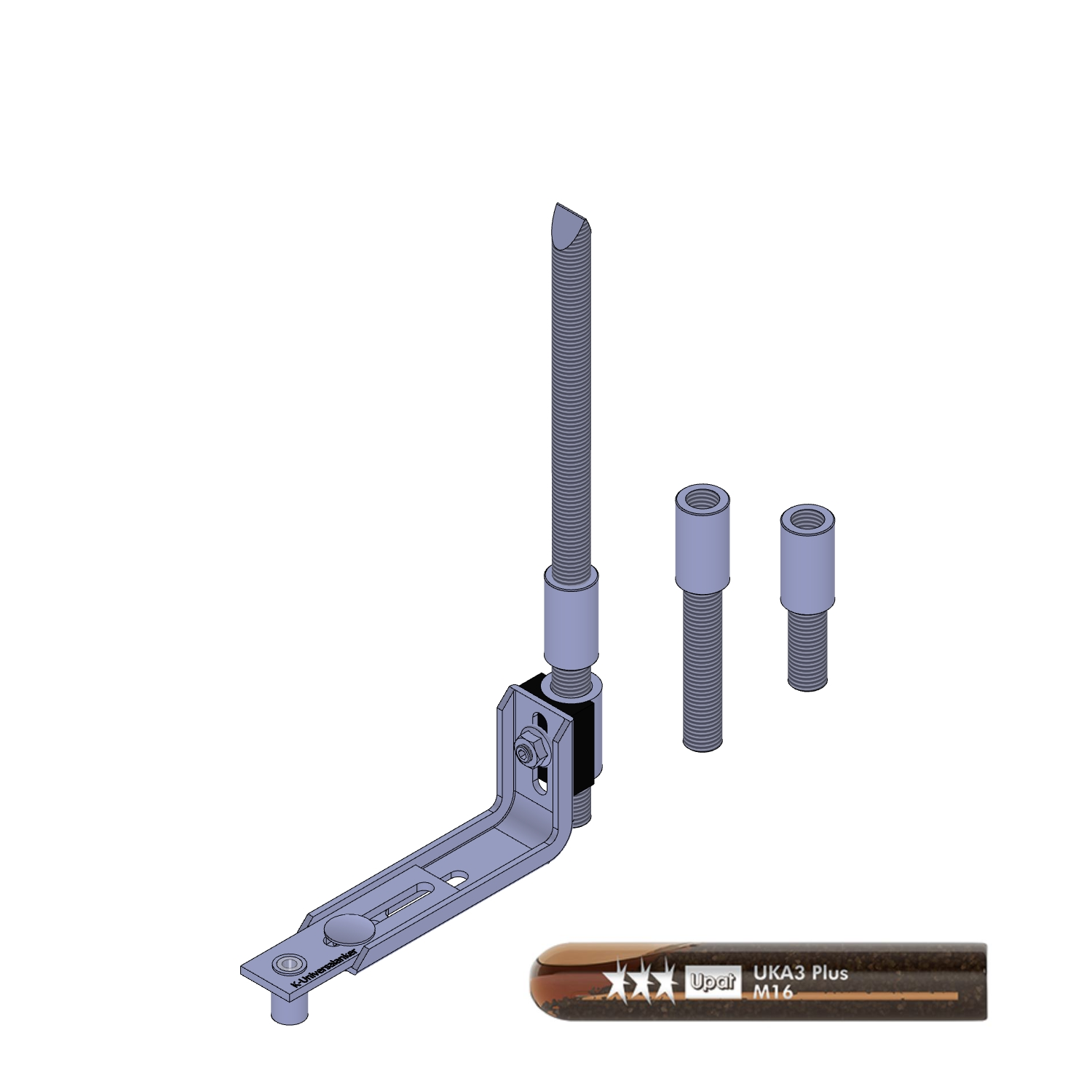

RP - Reaktionspatrone
␍4x Gewindebolzen: 1x M16x200 mit Schaufel
␍1x M16x100 mit Antrieb, 1x M16x100, 1x M16x60
␍1x Reaktionspatrone M16
␍3x Verbindungsmutter M16x40, 1x Verbindungselement
␍VE-Menge 10 Stückeinfache Fensterbefestigung oben im Rollladenkasten
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍Freischneiden der Befestigungspositionen durch Bohren
␍für alle Kastensysteme geeignet
␍mit thermischer Trennung
␍Einklebung mit Reaktionspatrone

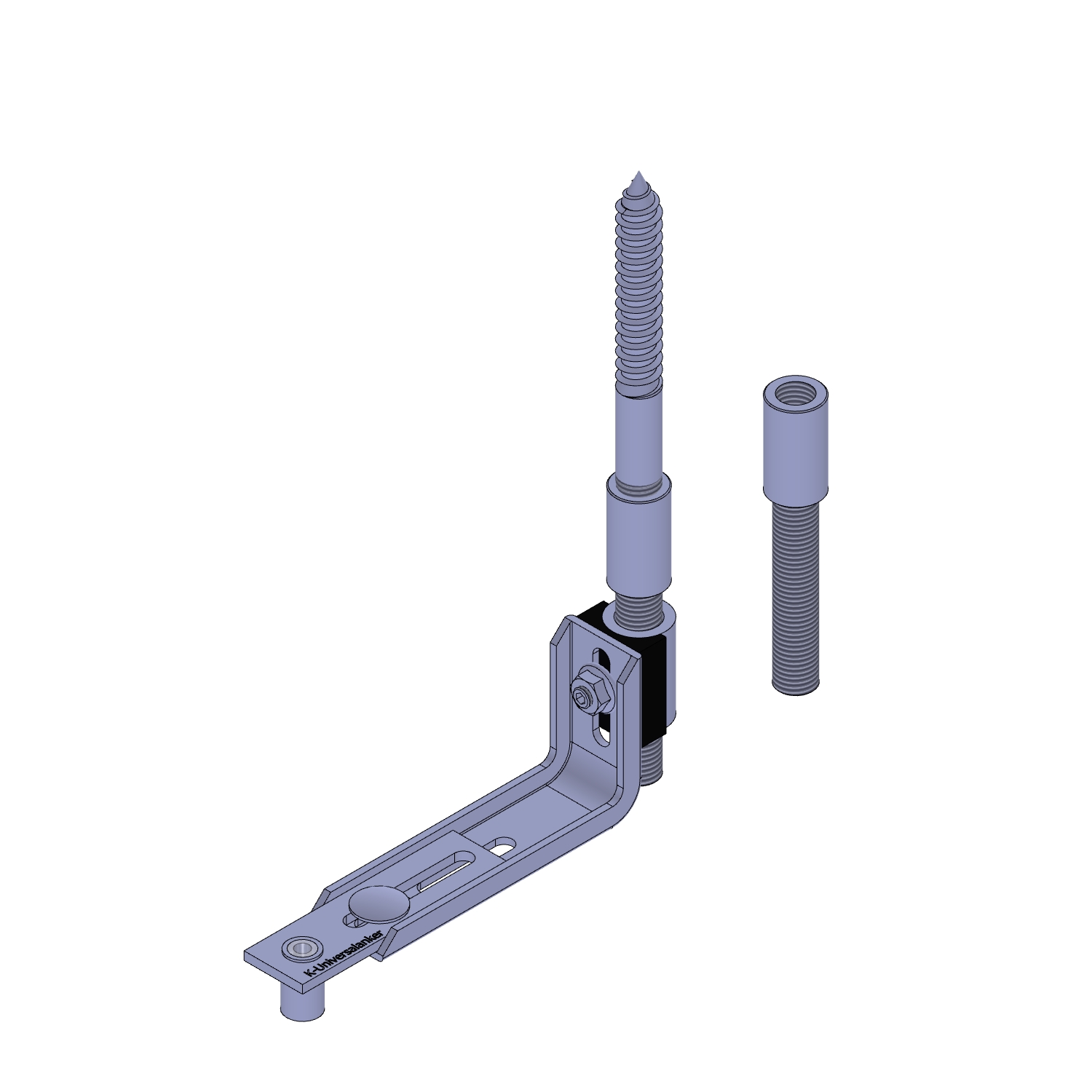

SS - Stockschraube
␍2x Gewindebolzen: 1x M16x100 mit Antrieb
␍1x M16x100, 1x Stockschraube M16x150
␍2x Verbindungsmutter M16x40
␍1x Verbindungselement
␍VE-Menge 5 Stückeinfache Fensterbefestigung oben im Rollladenkasten
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf den Sturzbalken
␍Freischneiden der Befestigungspositionen durch Bohren
␍für alle Kastensysteme geeignet
␍mit thermischer Trennung
␍für die Befestigung am Holzsturz

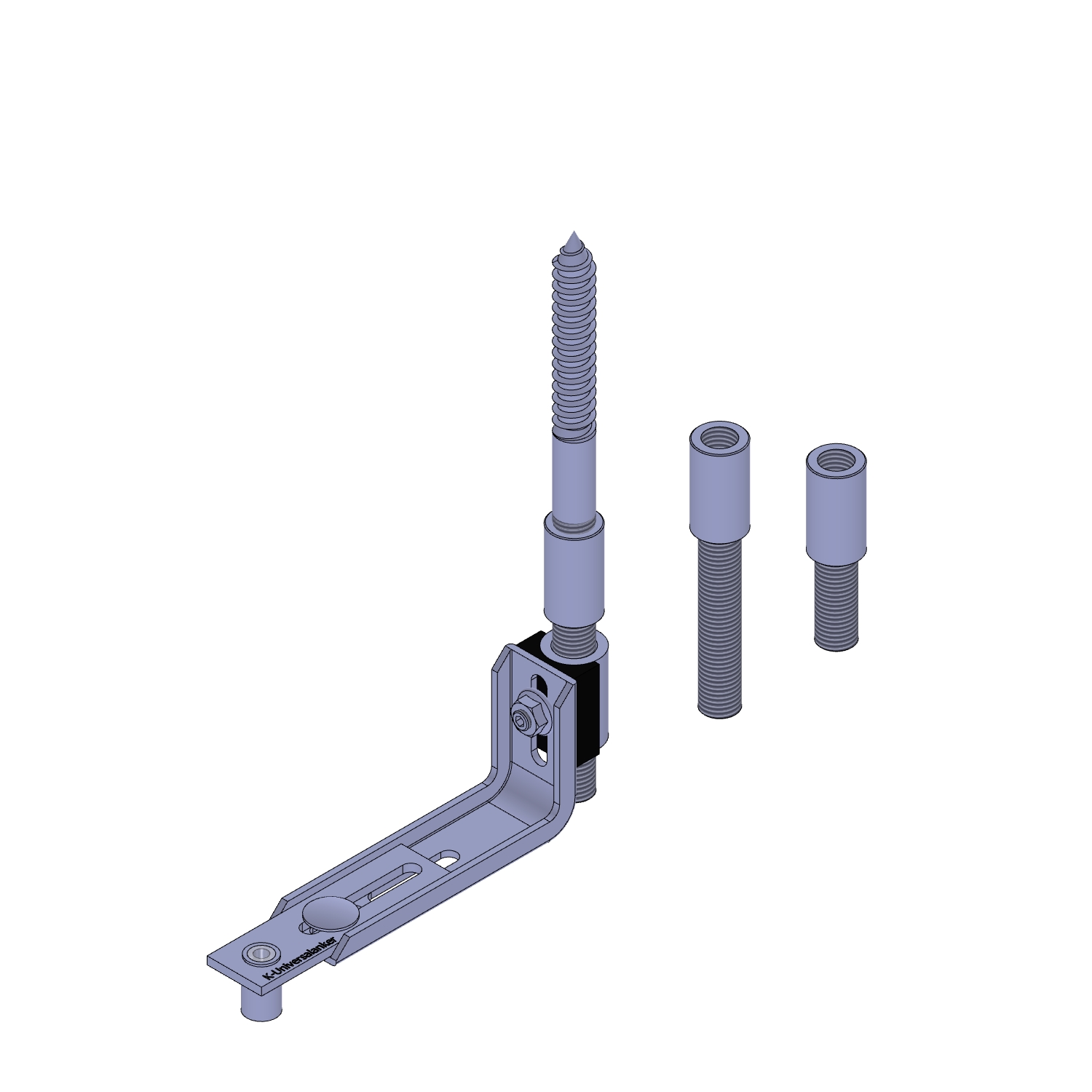

SS - Stockschraube
␍3x Gewindebolzen: 1x M16x100 mit Antrieb
␍1x M16x100, 1xM16x60, 1x Stockschraube M16x150
␍3x Verbindungsmutter M16x40
␍1x Verbindungselement
␍VE-Menge 5 Stückeinfache Fensterbefestigung oben im Rollladenkasten
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf den Sturzbalken
␍Freischneiden der Befestigungspositionen durch Bohren
␍für alle Kastensysteme geeignet
␍mit thermischer Trennung
␍für die Befestigung am Holzsturz

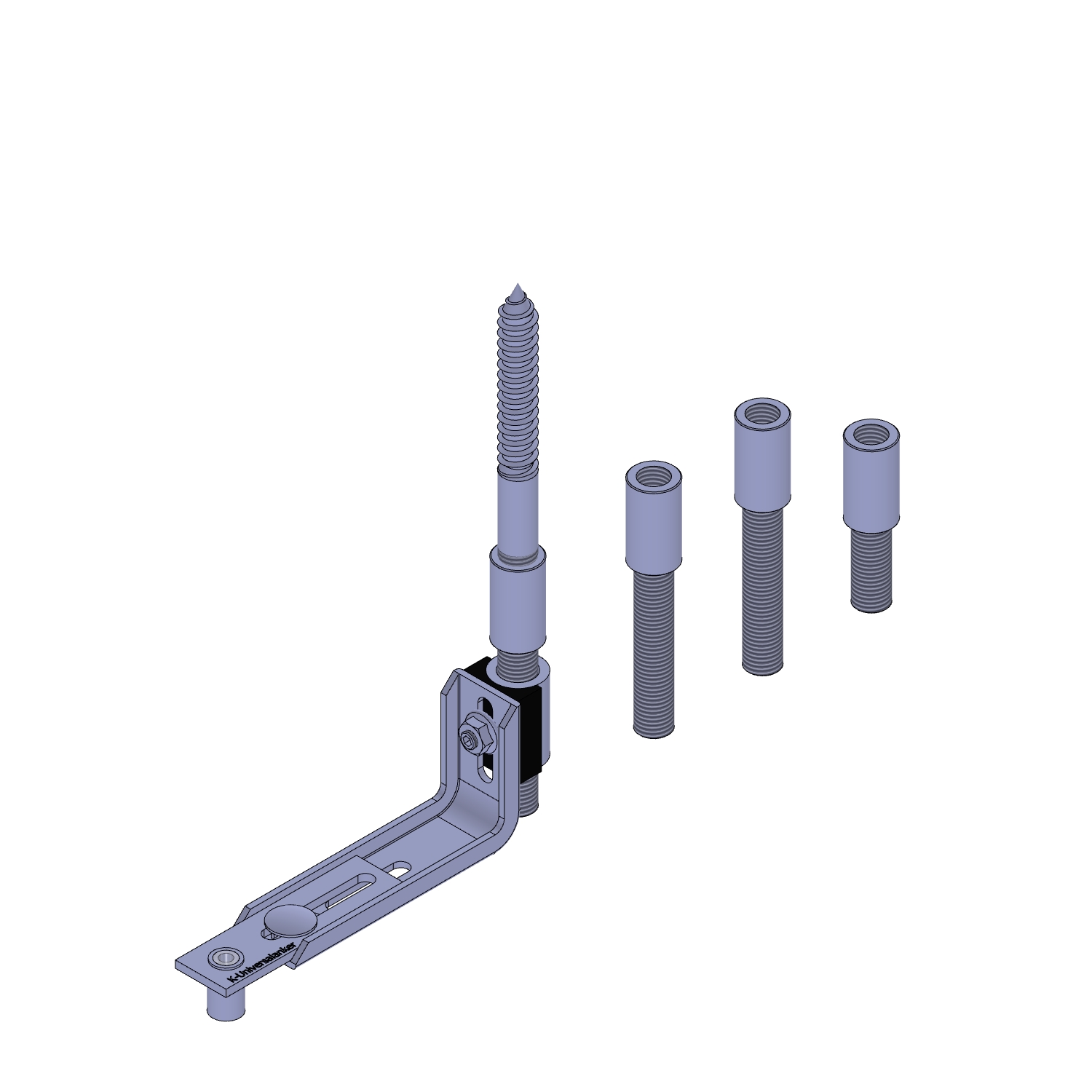

SS - Stockschraube
␍4x Gewindebolzen: 1x M16x100 mit Antrieb
␍2x M16x100, 1xM16x60, 1x Stockschraube M16x150
␍4x Verbindungsmutter M16x40
␍1x Verbindungselement
␍VE-Menge 5 Stückeinfache Fensterbefestigung oben im Rollladenkasten
␍überträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf den Sturzbalken
␍Freischneiden der Befestigungspositionen durch Bohren
␍für alle Kastensysteme geeignet
␍mit thermischer Trennung
␍für die Befestigung am Holzsturz

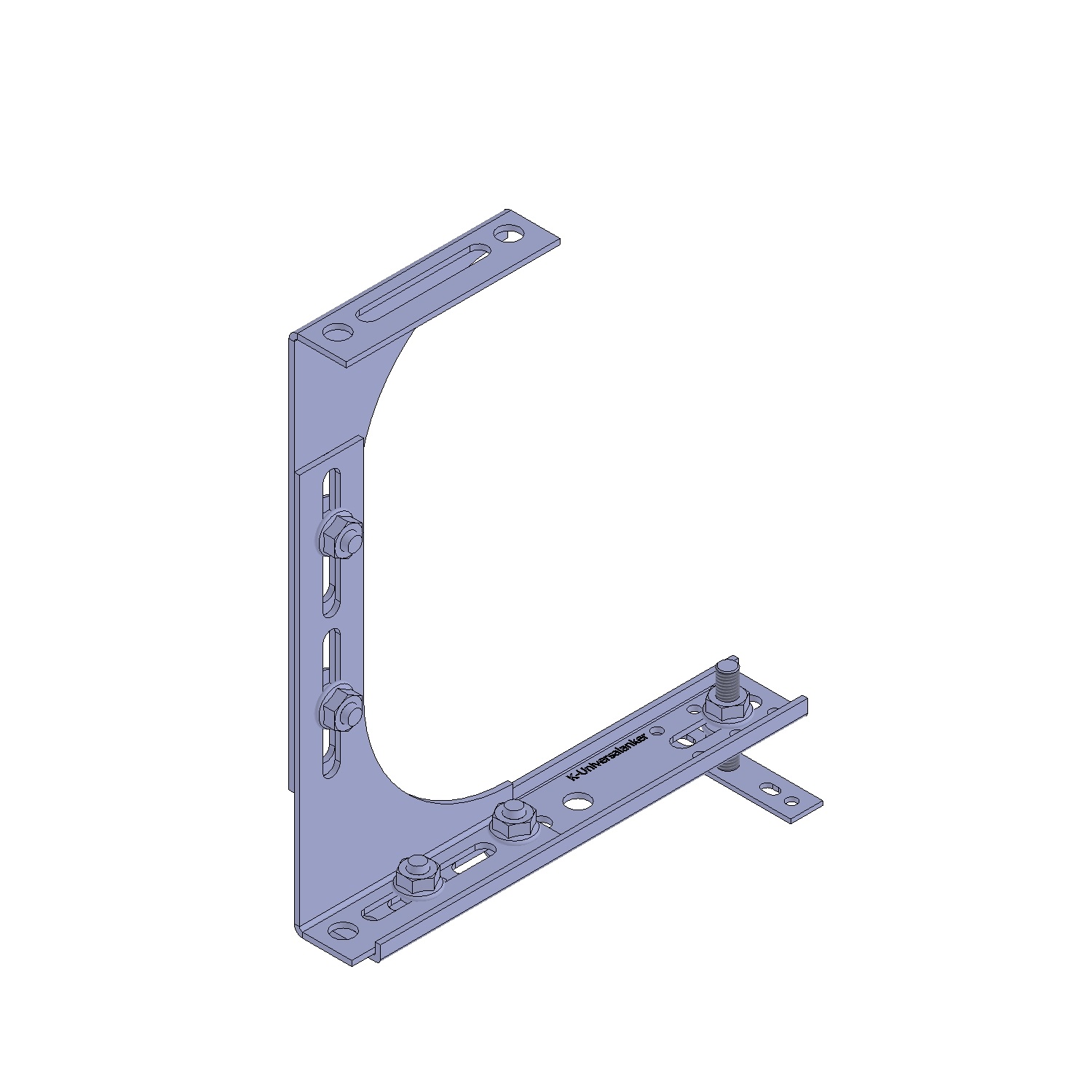

RK-Fest-U - Universal
␍Höhenverstellbar 195-320 mm
␍VE-Menge 5 Stücküberträgt Kräfte (Windlast, Flügel öffnen und schließen) direkt auf die Innenbetondecke oder den Sturz
␍stufenlose Höhenanpassung von 195 bis 320 mm
